合体後に圧縮空気カーボンフィルターが必要な場合

2026-09-17

共有:

合体濾過が必ずしも最終ステップではない理由

圧縮空気処理では、合体濾過は液体油エアロゾル、水滴、固体粒子を除去するのに非常に効果的です。ただし、目に見える汚染物質や浮遊汚染物質を除去しても、空気にあらゆる形態の油汚染がないことを必ずしも意味するわけではありません。従来の合体濾過の後、油蒸気とガス状炭化水素が圧縮空気流に残る可能性があり、精製に別の課題が生じます。

ここで、圧縮空気カーボンフィルターが重要になります。活性炭は、主に機械的分離に依存するのではなく、吸着を利用して、上流の濾過段階を通過する可能性のある残留油蒸気、炭化水素、臭気を捕捉します。圧縮空気が敏感な製品、包装、機器、または制御されたプロセスと接触する用途では、この追加処理により、空気浄化に対するより完全なアプローチを提供できます。

合体濾過後の変化

炭素濾過を理解する鍵は、異なる汚染物質には異なる除去メカニズムが必要であることを認識することです。合体要素は、微細な液体エアロゾルをまとめて空気流から分離できるようにすることで機能します。したがって、液体の汚染を制御するのに非常に役立ちますが、ガス状の油蒸気は異なる挙動をします。

上流の濾過後、残留する汚染物質は、はるかに小さい規模またはガス状態で存在する可能性があります。この残留油が敏感なプロセスに到達すると、たとえ圧縮空気がきれいに見えたとしても、臭気、表面汚染、または製品品質の懸念が生じる可能性があります。

炭素吸着ステージはこのギャップに対処します。活性炭は、大きな内部表面積を備えた高度に多孔質な構造をしているため、特定の気相汚染物質が圧縮空気とともに下流に流れ続けるのではなく、媒体に付着することができます。

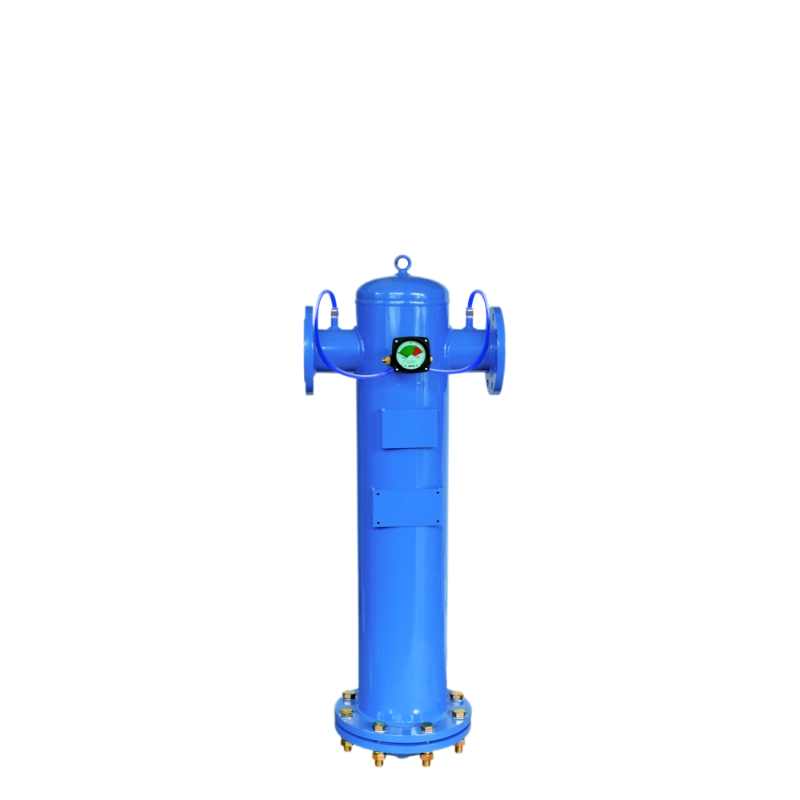

圧縮空気カーボンフィルター

カーボンフィルターが上流処理をどのように補完するか

圧縮空気の浄化を、各濾過ステージが特定のタスクを実行するシーケンスとして見ると便利です。機械的な事前ろ過は、微細な要素を過剰な微粒子の負荷から保護し、合体ろ過は液体エアロゾルと油滴を処理します。活性炭は、単純な機械的分離ではなく吸着を必要とする汚染物質に対処します。

ろ過ステージ	主な目的	典型的な汚染
前濾過	下流要素を保護する	大きな粒子や塵
合体濾過	エアロゾルや液体を除去	油滴と水
精密ろ過	粒子制御の向上	固体微粒子
炭素吸着	気相汚染物質を捕捉	油蒸気と臭い

この多層アプローチは、単一の濾過機構では必要な空気の質を達成できない場合に特に役立ちます。また、活性炭要素が、早期に除去されるべきだった汚染物質によって不必要に過負荷になるのを防ぐのにも役立ちます。

活性炭濾過が必要になった場合

すべての圧縮空気用途に活性炭が必要なわけではありません。必要性は、必要な空気の質と残留蒸気汚染の影響によって異なります。

圧縮空気カーボンフィルターは、炭化水素、臭気、残留油に敏感なプロセスの周囲で圧縮空気が使用される場合に、より重要になります。食品および飲料の加工、医薬品製造、エレクトロニクス製造、精密機器、その他の高清浄度用途では、汎用の空圧機器よりも厳密な制御が必要な場合があります。

圧縮空気が空気圧コンポーネントに動力を供給するためだけではなく、プロセスで直接使用される場合にも、同じ考慮事項が当てはまります。空気が製品または重要な製造段階に近づくほど、標準的なエアロゾル濾過後に残る可能性のある汚染を特定することがより重要になります。

炭素吸着は上流の濾過に依存します

よくある間違いの 1 つは、活性炭を合体濾過の代替品として扱うことです。実際には、2 つのテクノロジーは異なる機能を実行し、一緒に使用するとより効果的です。

液体油と重質エアロゾルが炭素媒体に大量に到達すると、吸着能力が不必要に早く消費される可能性があります。したがって、上流での分離は炭素層の保護に役立ち、吸着対象の気相汚染物質に焦点を当てることができます。

このため、適切な事前ろ過は、カーボンメディア自体と同じくらいカーボンフィルターの耐用年数に影響を与える可能性があります。したがって、適切に設計された圧縮空気処理装置では、各要素を個別に評価するのではなく、濾過チェーン全体にわたる汚染物質の負荷を考慮する必要があります。

圧力損失が依然として重要な理由

別のろ過ステージを追加すると、当然、圧縮空気経路に別の抵抗点が生じます。このため、活性炭濾過装置を選択する際には、圧力損失が重要な考慮事項となります。

過度の抵抗により、コンプレッサーに必要な圧力が増加し、長期間の生産期間にわたって運転コストが上昇する可能性があります。したがって、適切なカーボンフィルターは、不必要な空気流の制限を引き起こすことなく、必要な吸着性能を提供する必要があります。

産業用設備の場合、フィルタのハウジングと接続の配置も重要になります。 Yuanmei の炭素鋼フランジフィルタは、工業用圧縮空気および高精度後処理用途を目的としたフランジ接続構造を採用しています。製品ページには、ハウジングは耐食性、高強度、高密閉性があり、長期的な腐食と二次汚染を軽減するように設計された内部および外部の防食処理が施されていると説明されています。

産業条件に適した住宅の選択

蒸気の除去について議論するとき、カーボンメディアが最も注目されますが、ハウジングも設置の信頼性に直接影響します。継続的な工業運転では、濾過装置が振動、湿気、粉塵、圧力変動、および厳しい環境条件にさらされる可能性があります。

Yuanmei の炭素鋼フランジフィルターは、工業用圧縮空気用途や、粉塵、高湿度、高圧を伴う過酷な環境向けに設計されています。製造プロセスには、ショットブラストに続いて、内部および外部の防食処理とプラスチックスプレーが含まれます。

このタイプの構造は、コンパクトなネジ付きフィルターよりも堅牢なフランジ接続と耐久性のあるハウジングの方が適切な場合に役立ちます。正しい選択は、最終的にはパイプラインのサイズ、エアフロー、動作圧力、設置配置、および環境暴露によって決まります。

ろ過グレードは実際の要件に従う必要があります

考慮に値するもう 1 つの点は、空気を「きれいにする」必要があるという理由だけで炭素濾過を自動的に選択すべきではないということです。フィルターのグレードが異なると、異なる汚染レベルや目的に対応できます。

Yuanmei の製品範囲では、前濾過、後濾過、精密濾過、および活性炭処理の個別の濾過クラスが特定されており、炭素ステージは特に蒸気吸着を目的としています。

この分離により、選択プロセスがより論理的になります。 1 つのフィルターですべてを除去できるかどうかを尋ねる代わりに、エンジニアはどの汚染物質が存在するかを判断し、各段階に適切な濾過機構を割り当てることができます。

炭素濾過を評価する実用的な方法

圧縮空気カーボンフィルターをレビューするときは、ハウジングの材質やフィルターのサイズではなく、汚染プロファイルから始めます。圧縮空気に油蒸気、液体油、水、粒子状物質、臭気が含まれているかどうかを確認し、既存の処理段階後にどの汚染物質が残っているかを特定します。

次のステップは、空気の流れ、圧力、温度、接続要件、および必要な空気の品質を確認することです。炭素元素が上流の汚染からどのように保護されているか、またメンテナンス中に飽和がどのように特定されるかを確認することも価値があります。

大規模な産業用設備の場合、フランジ規格とシール品質には特に注意が必要です。 Yuanmei は、同社の炭素鋼フランジフィルターは工業用圧縮空気および高精度後処理を目的としており、GB150、ASME、DIN 規格などの認証を参照していると述べています。

設置前にメンテナンスを考慮する必要がある

活性炭は最終的には吸着限界に達します。利用可能な吸着容量が大幅に消費されると、エレメントを交換せずに運転し続けると、期待される蒸気除去性能が得られなくなる可能性があります。

つまり、メンテナンス計画は設計段階から開始する必要があります。調達チームは、機器を設置する前に、予想されるサービス条件、交換方法、要素の可用性、および検査要件を理解する必要があります。

上流の濾過を良好な状態に保つのにも役立ちます。凝集要素の負荷が高かったり、セパレーターのメンテナンスが不十分であると、炭素段階に到達する汚染物質の負荷が増加し、有効な稼働期間が短くなる可能性があります。

完全な濾過チェーンが重要な理由

主な教訓は、各段階の目的が明確に定義されている場合に、圧縮空気の浄化が最も効果的に機能するということです。合体濾過は液体エアロゾルを制御し、精密濾過はより小さな粒子に対処し、活性炭吸着は残留気相汚染物質を対象とします。

産業ユーザーにとって、このアプローチにより、1 つのフィルター要素に過度の責任を負わせることが回避されます。また、下流の空気質の変化を処理チェーンの特定の段階まで遡ることができるため、トラブルシューティングも容易になります。

Yuanmei は、精密圧縮空気フィルターやその他の精製製品と並んで炭素鋼フランジ濾過装置を提供しており、さまざまな産業要件に合わせて濾過装置を構成できるようにしています。同社の炭素鋼フランジ製品は、工業用圧縮空気、高精度後処理、重工業、石油化学用途、精密加工、および要求の厳しい高粉塵または高湿度環境向けに位置付けられています。
